CNC SCM Morbidelli x200/400
SCM Morbidelli x200/x400 CNC är en mycket kompakt nestingmaskin utrustad med säkerhets-bumpers för full åtkomst 360 grader runt om maskinen.
Produktbeskrivning
SCM Morbidelli x200/x400 är en mycket kompakt nestingmaskin utrustad med säkerhets-bumpers för full åtkomst 360 grader runt om maskinen.

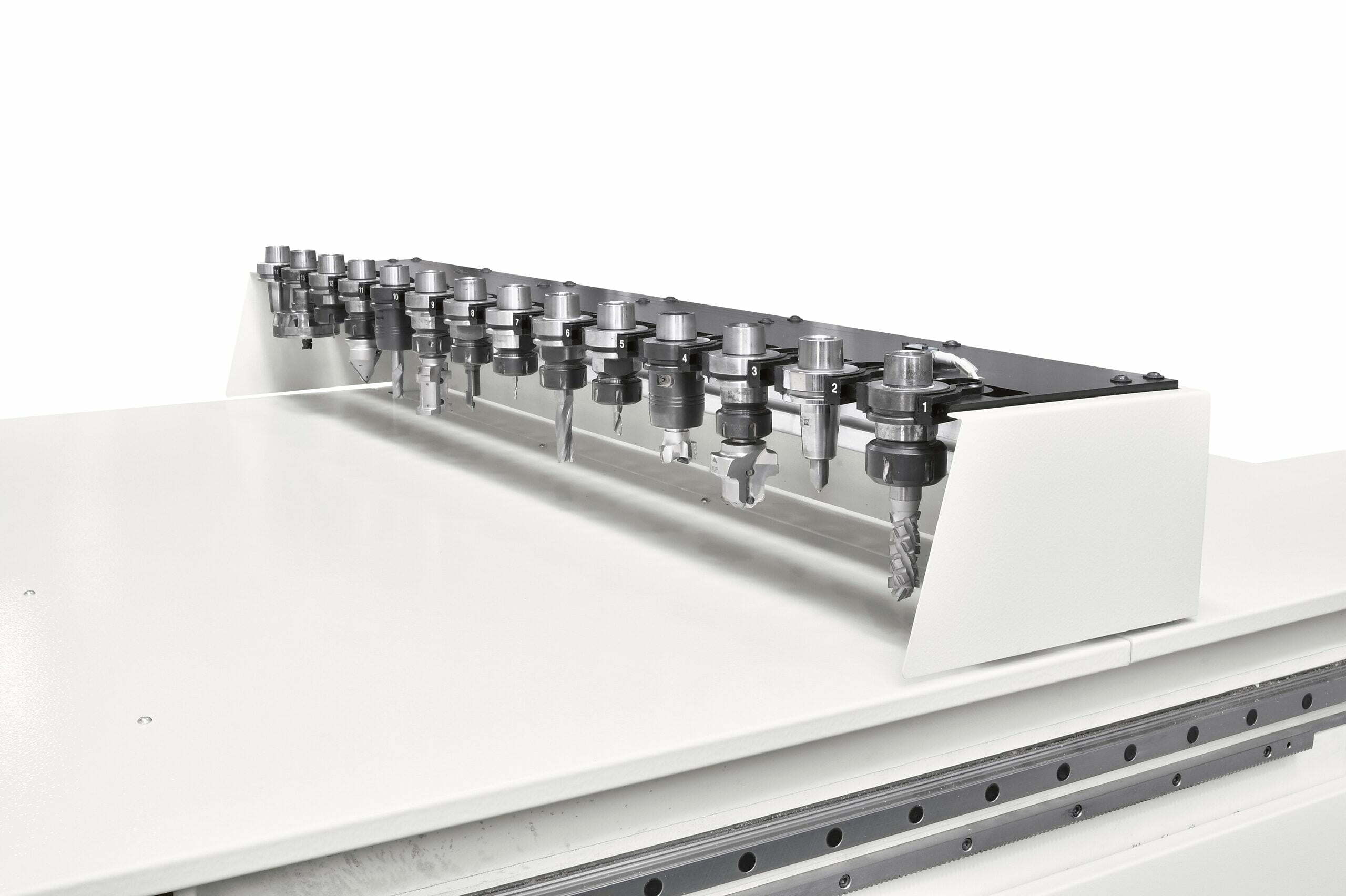

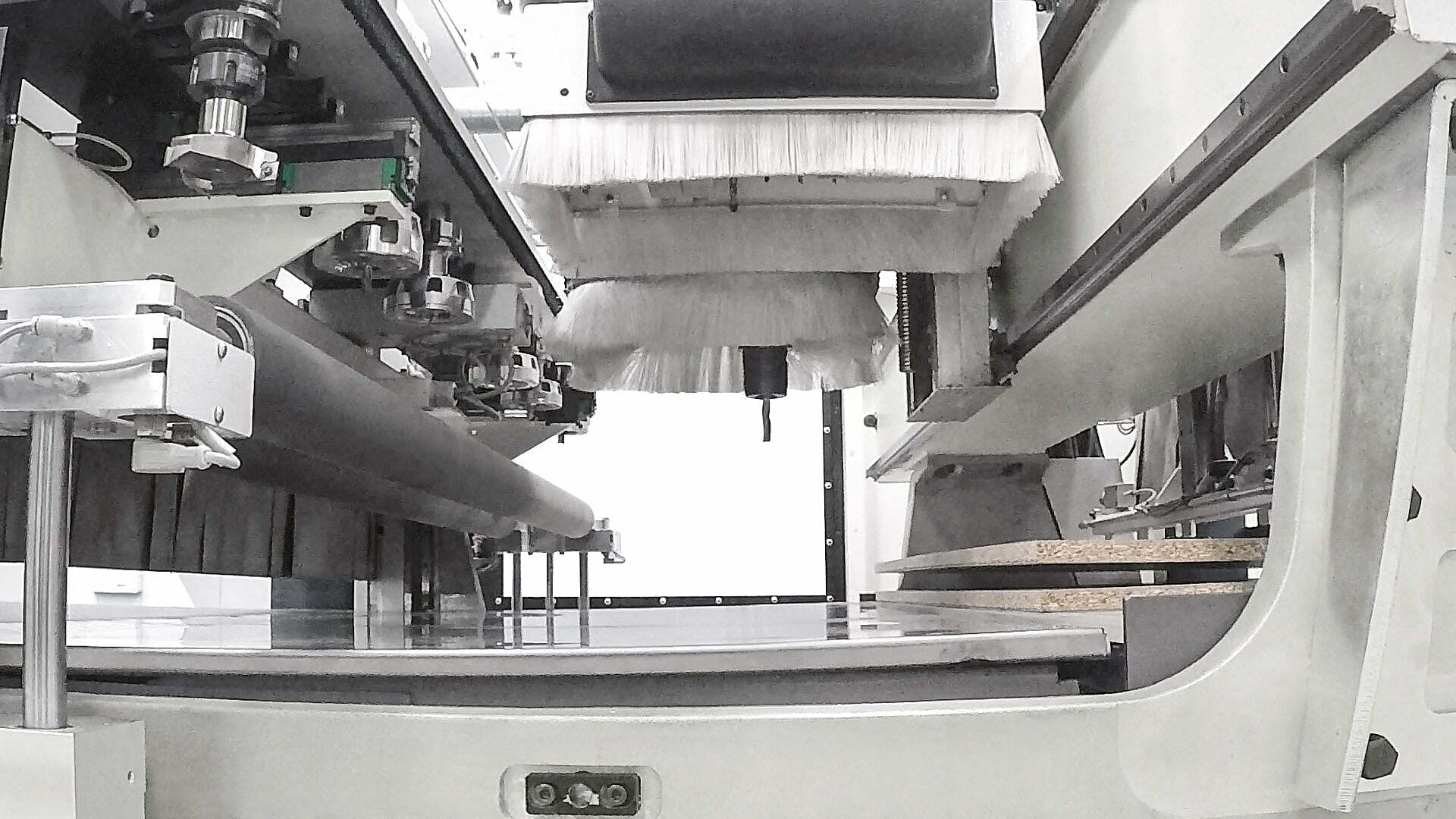

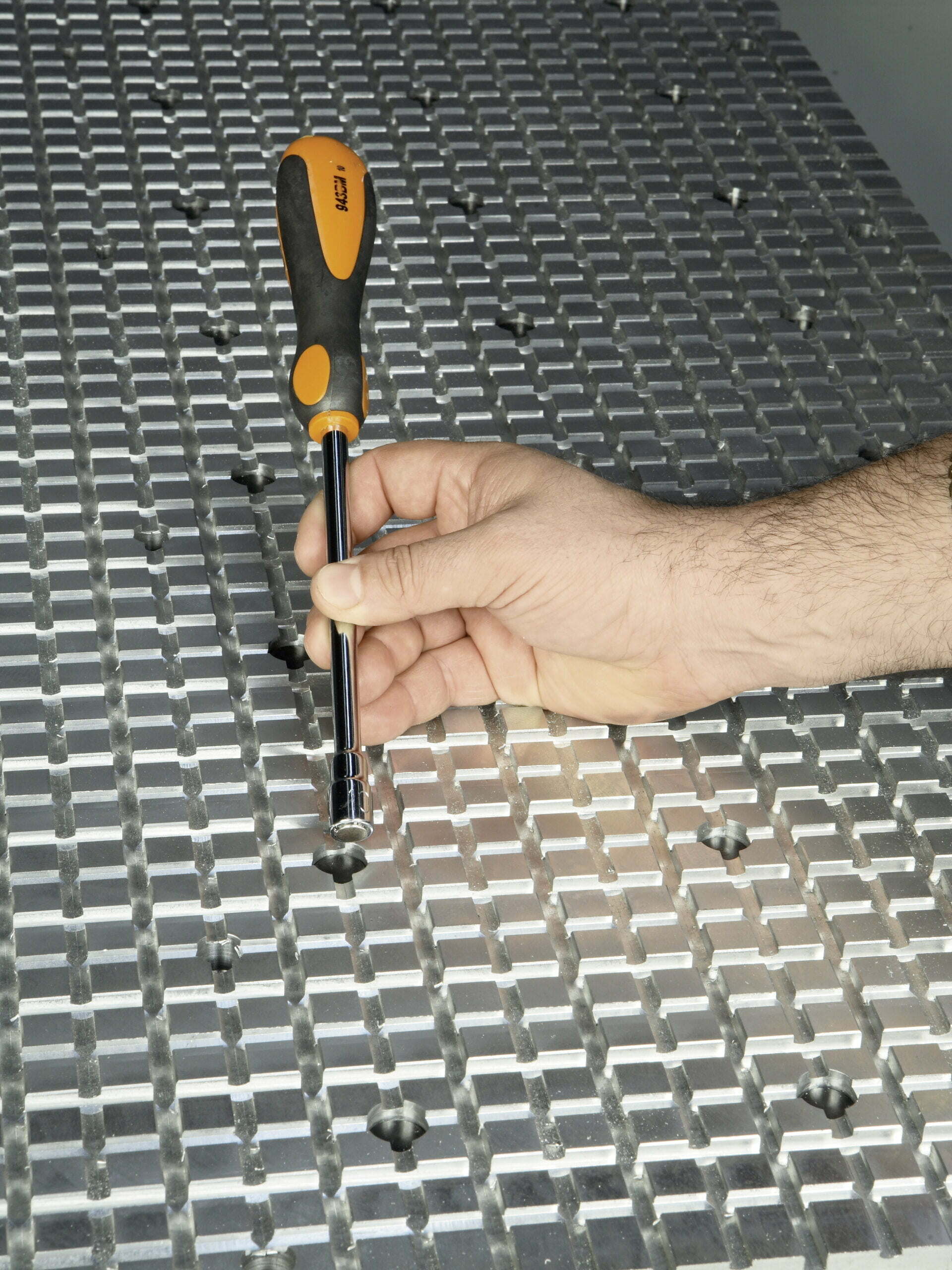

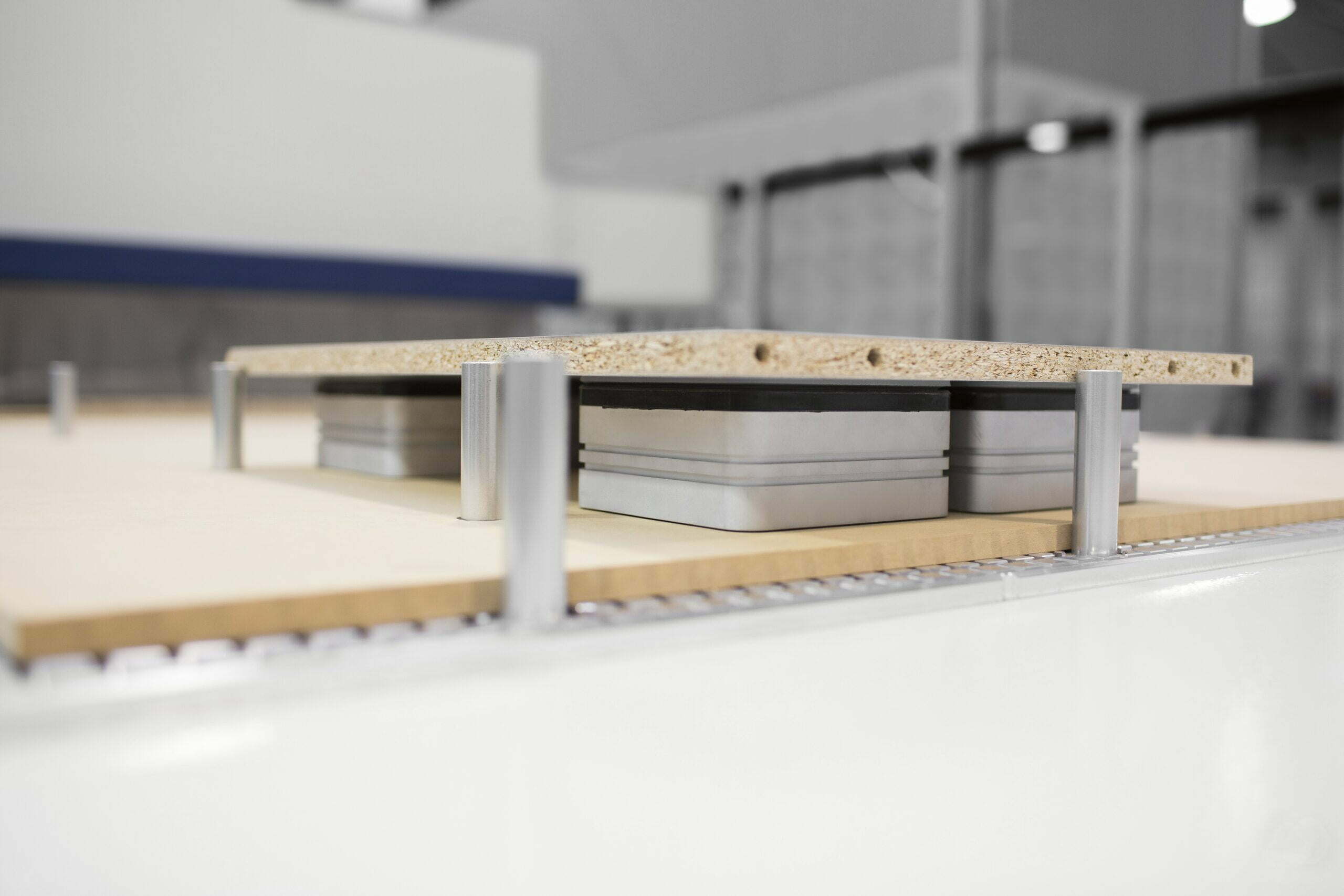

Maskinen kan utrustas för 5-axlig bearbetning med NC-styrd utsugs huv, vakuumbord med 2-30 zoner beroende av vilken av de 6 arbetsbordsstorlekarna ni behöver, borrlåda från 16 till 31 oberoende spindlar med klinga, verktygsrevolver med plats för 16 verktyg, verktygsstativ ”on board” med 12-18 verktygsplatser som följer med vid bearbetning för snabb verktygsväxling, verktygsstativ med 11-19 verktygsplatser placerat på höger kortsida och automatisk inmätning av verktyg.
Morbidelli x200/x400 går även att utrusta som komplett automatisk nestingcell med in- och utmatningsbord för att effektivisera produktionen.
Tekniska data
| Modell | X200 | X400 |
|---|---|---|
| Axlar Hastighet X-Y axes | 84 (Pro-Space) / 113 (Pro-Speed) m/min | 84 (Pro-Space) / 113 (Pro-Speed) m/min |
| Axlar Z axis panelhöjd | 150 mm | 180 mm |
| Fräsenhet - Motor (upp till 3-4 axar ) | 15 kW | 15 kW |
| Fräsenhet - (upp till 5 axlar) | - | 13,5 kW |
| Fräsenhet - Varvtal | 24000 v/min | 24000 v/min |
| Fräsenhet - Verktyg i verktygsväxlaren | 38 st | 53 st |

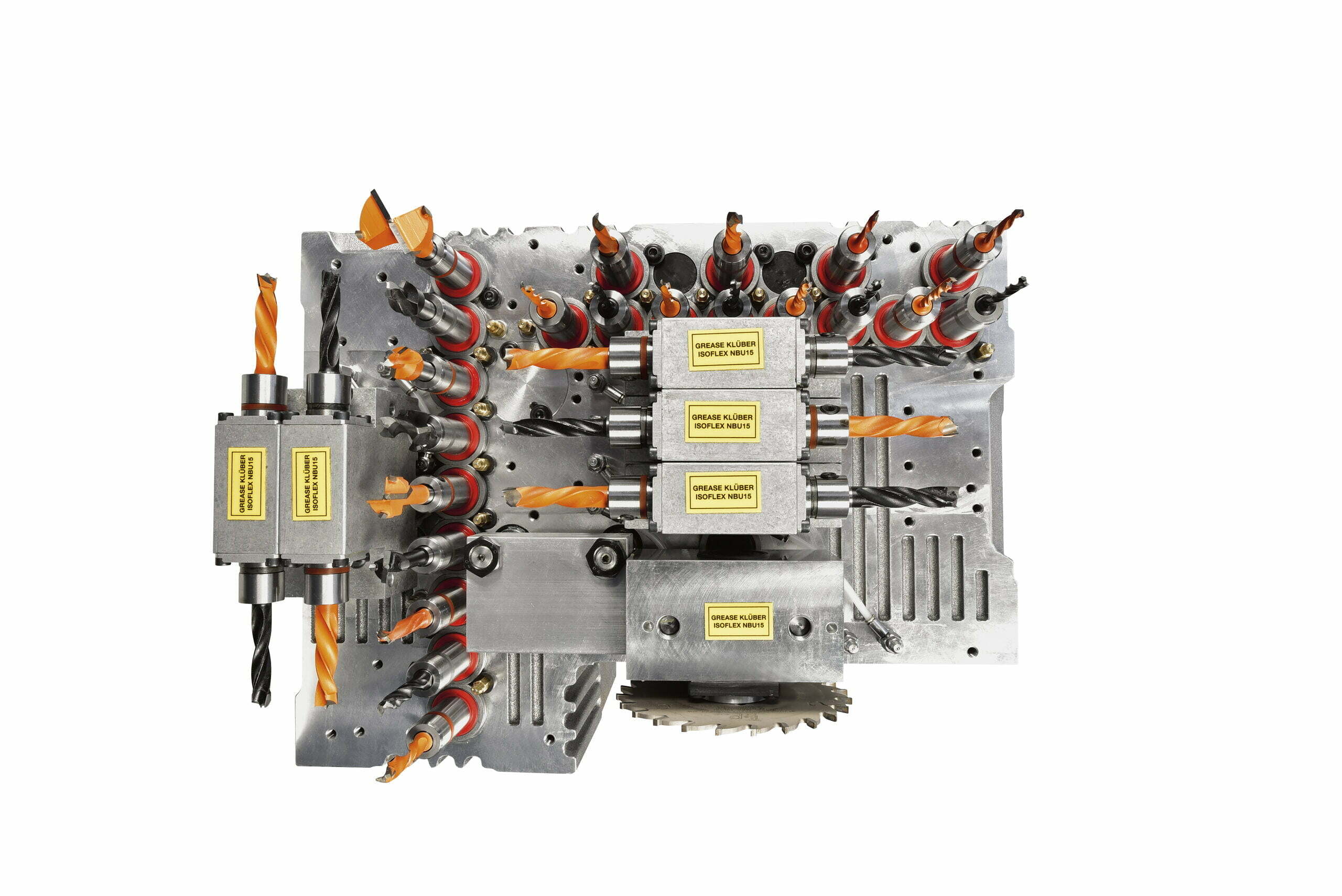

| Borrenhet - Vertikal spindel (max) | 21 st | 21 st |
| Borrenhet - Horisontal spindel (max) | 12 st | 12 st |
| Borrenhet - Varvtal (max) | 8000 v/min | 8000 v/min |
| Borrenhet - Sågklinga | 2 st | 2 st |
| Borrenhet - Klingstorlek | 125 mm | 125 mm |

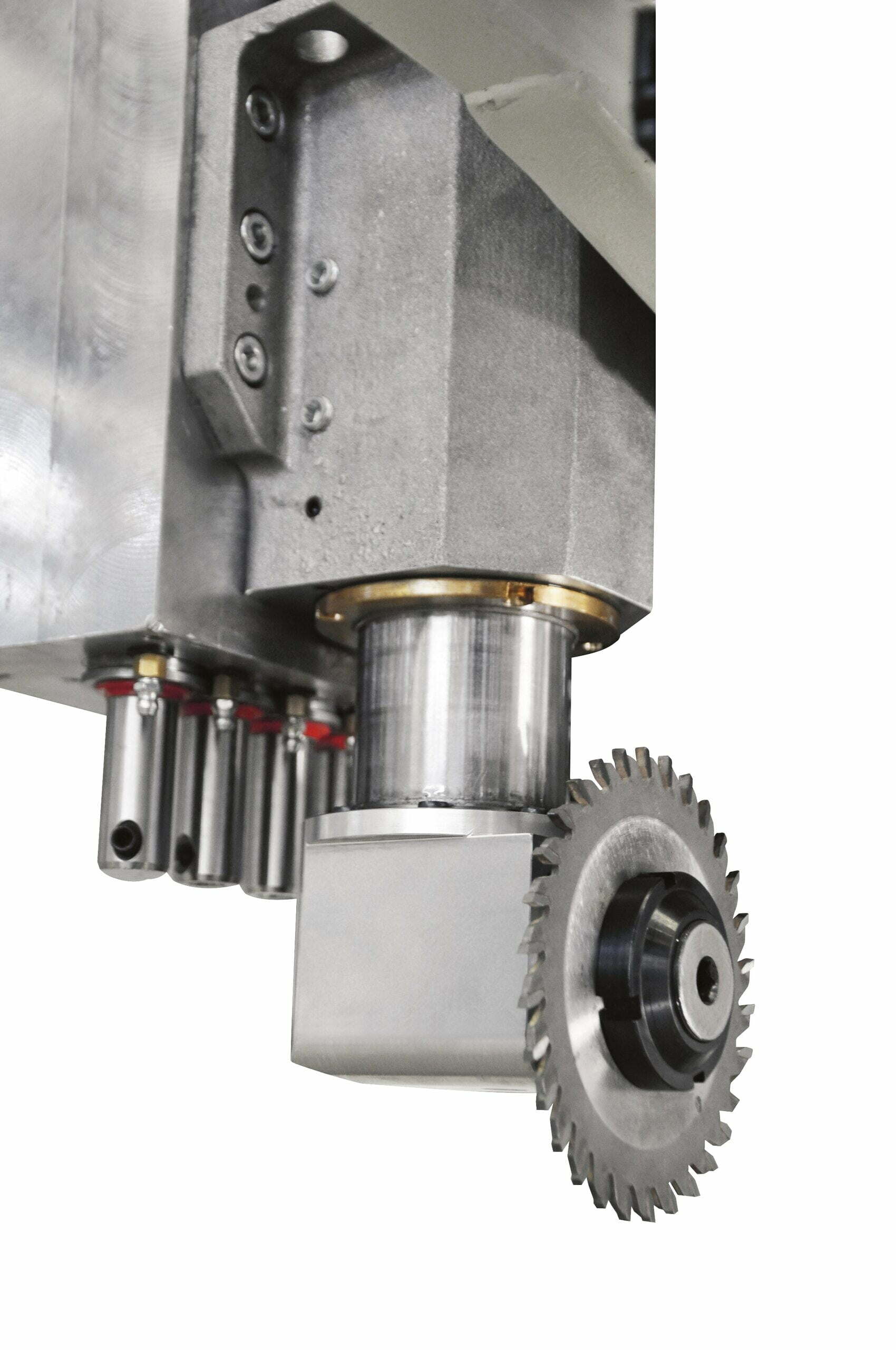

| 0-90° Sågenhet - Motor (max) | 2,2 kW | 2,2 kW |
| 0-90° Sågenhet - Varvtal (max) | 6000 v/min | 6000 v/min |
| Ytterligare fräsenhet - Motor (max) | 5,4 kW | 5,4 kW |
| Ytterligare fräsenhet - Varvtal (max) | 24000 v/min | 24000 v/min |
Varianter
| Modell | X200/400 - X-Y axlar dimensioner | Egenskaper |
|
|---|
Produktdetaljer

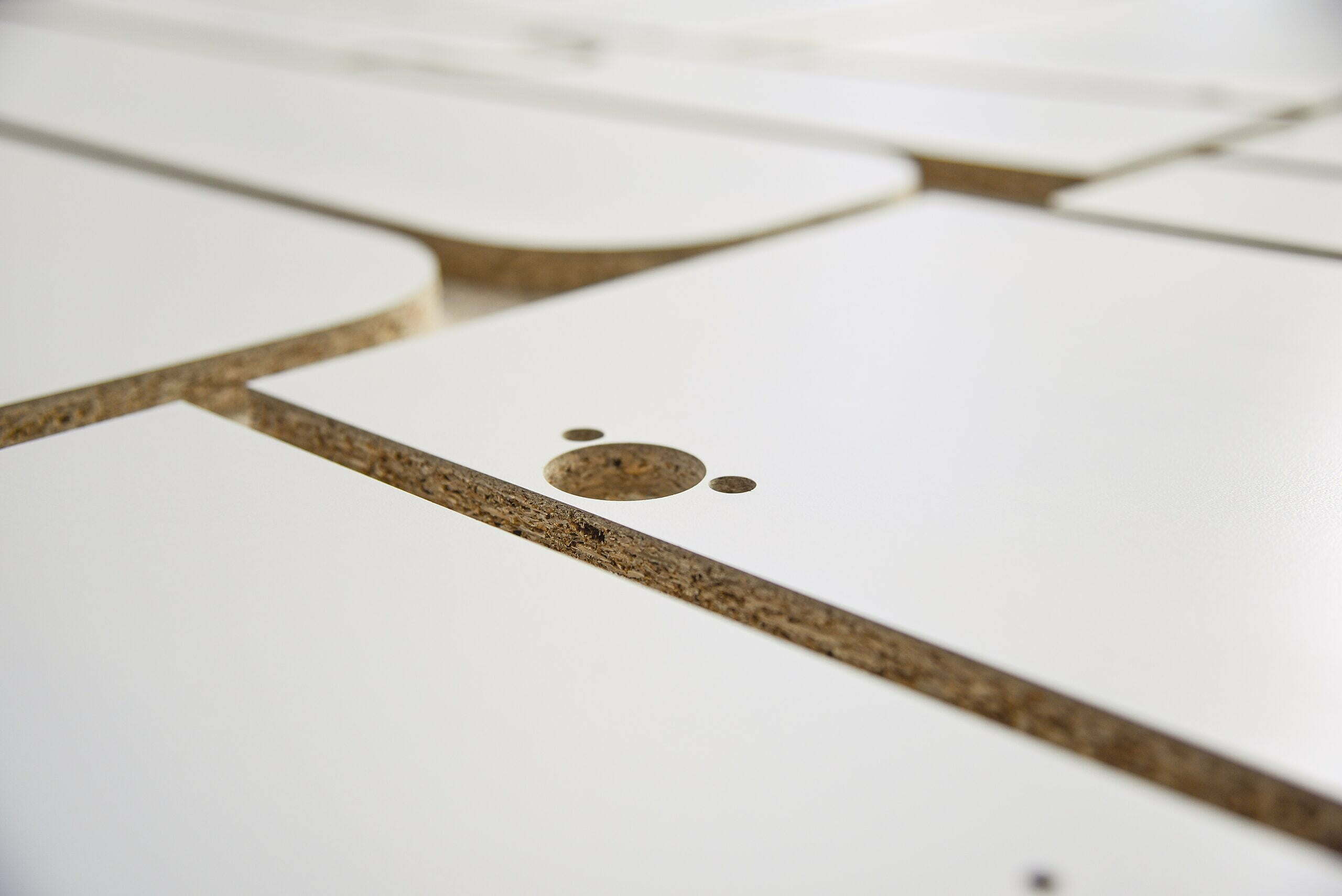

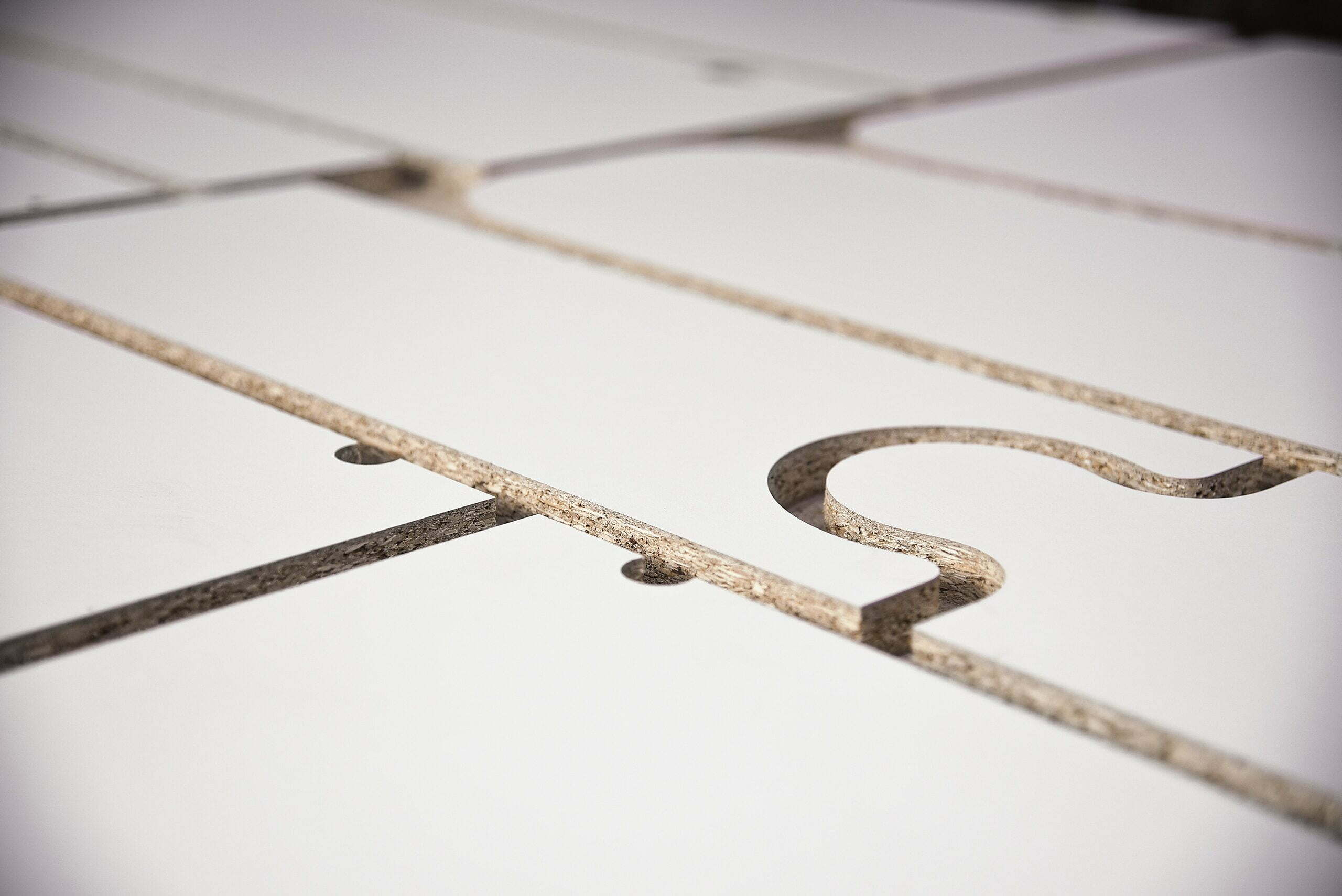

Nestingmaskin
SCM Morbidelli x200/x400 är marknadens mest kompakta nestingmaskin utrustad med toppmoderna komponenter till ett konkurrenskraftigt pris.
Säkerhetsbumper 360°
säkerhets-bumpers för full åtkomst 360° runt om maskinen
Tillval

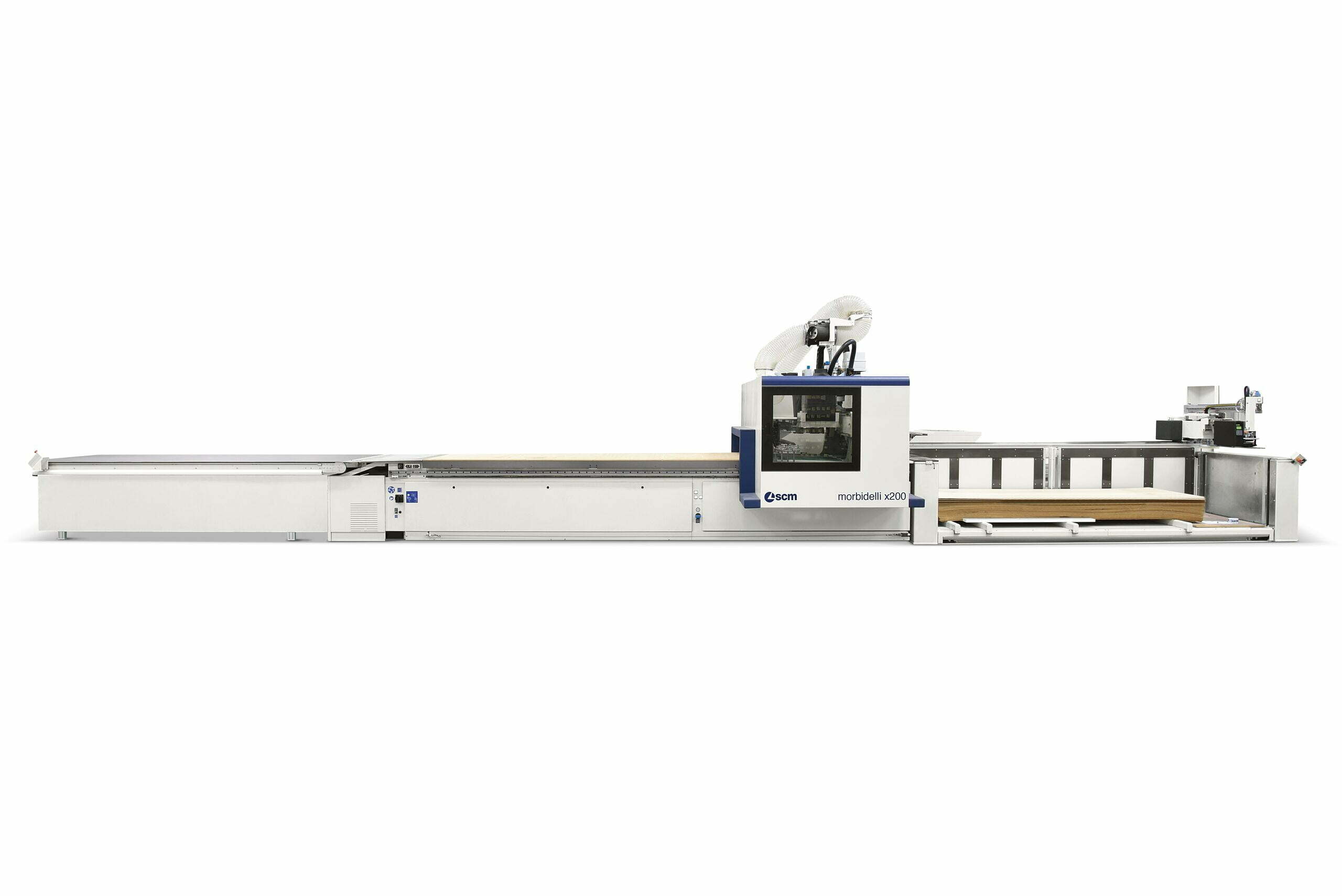

Komplett nesting

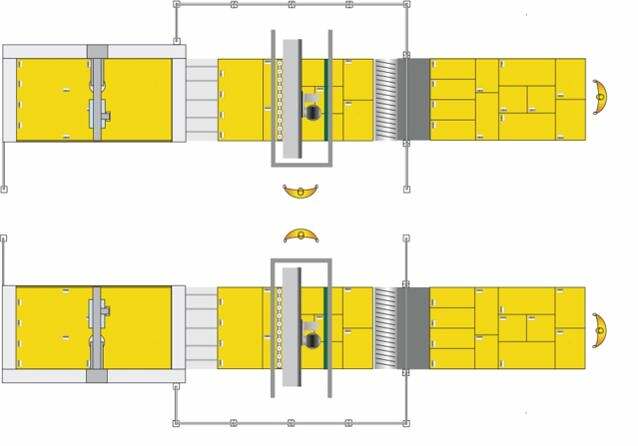

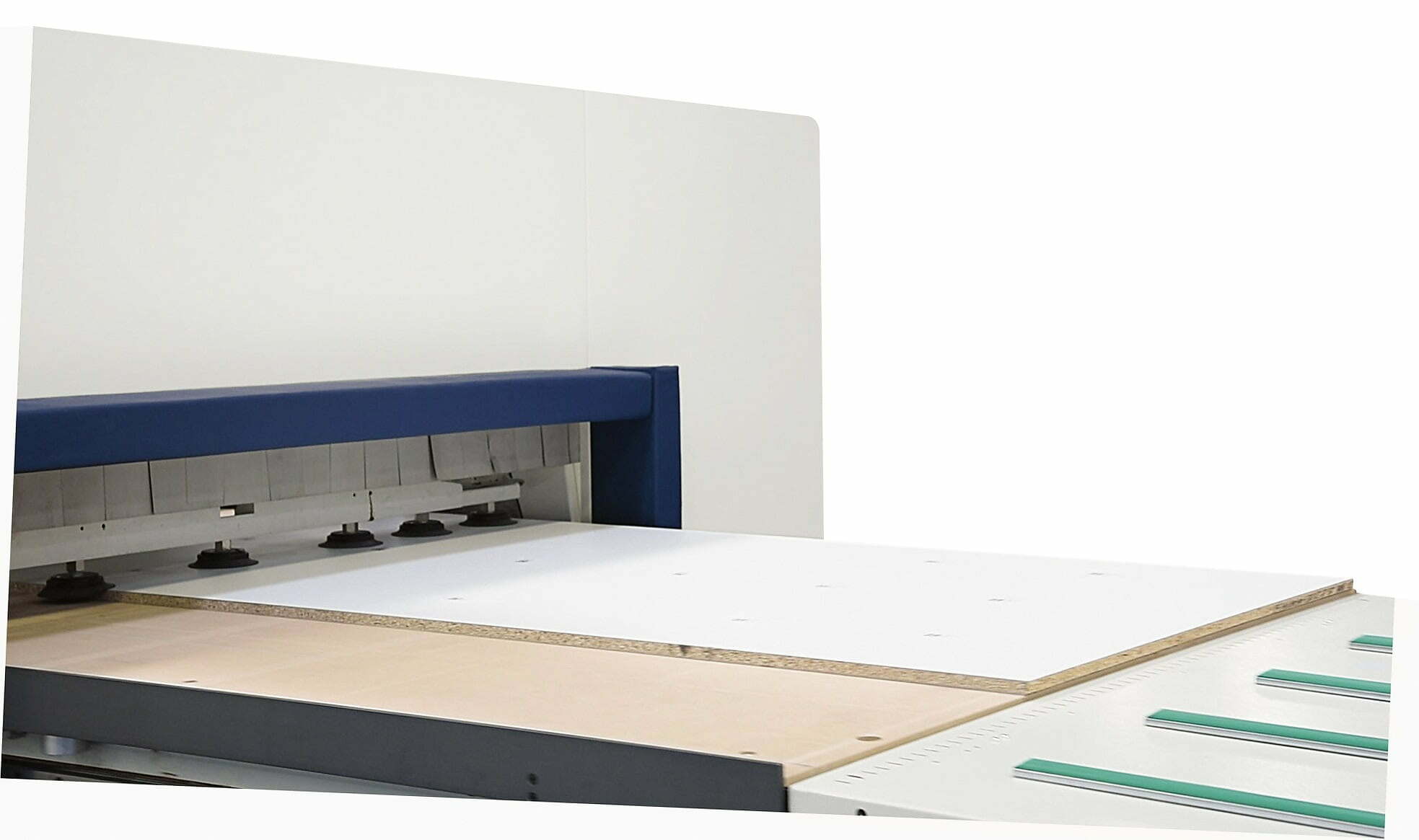

X200/x400 modellen kan utrustas som komplett nestingcell med automatisk in- och utmatning av material.

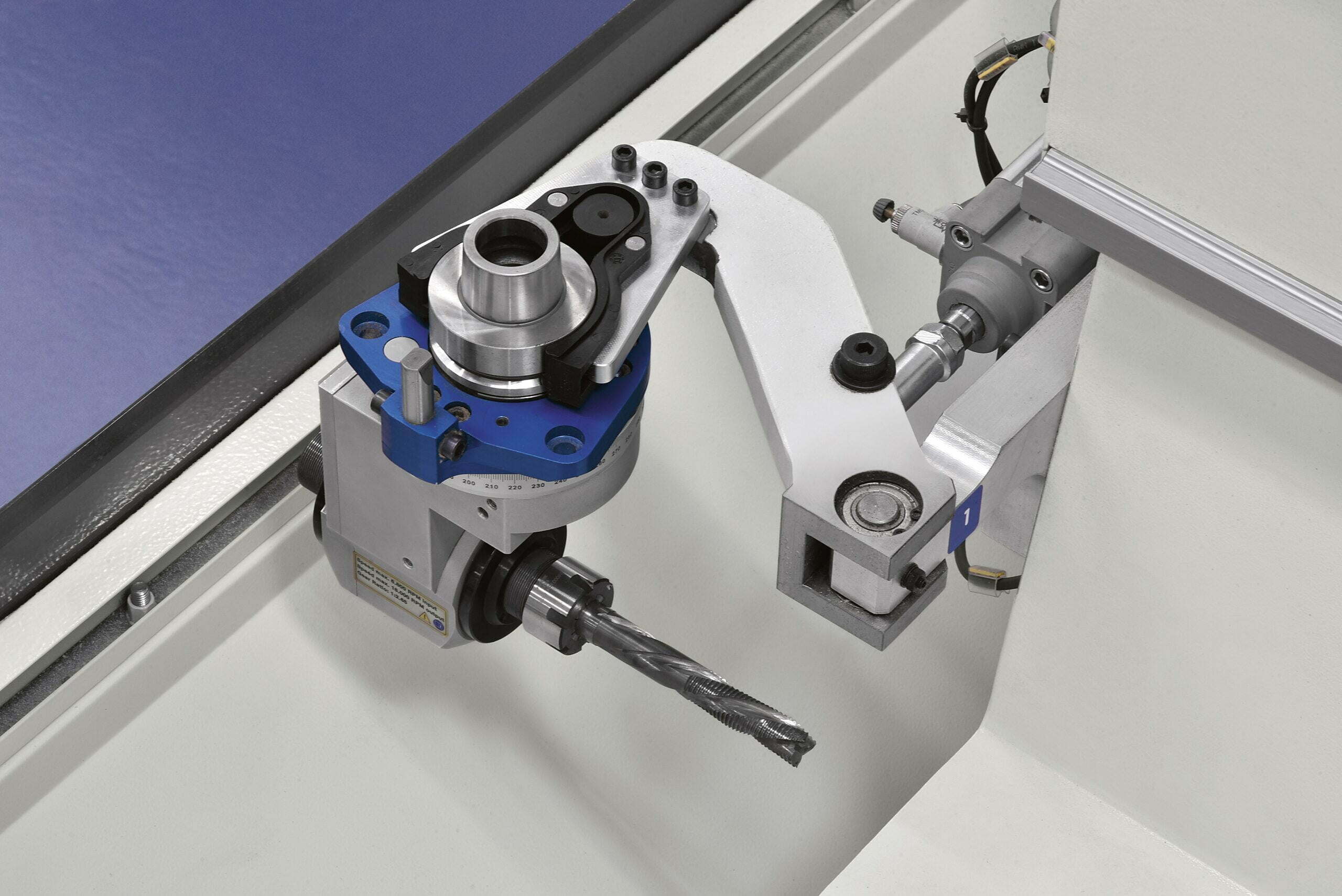

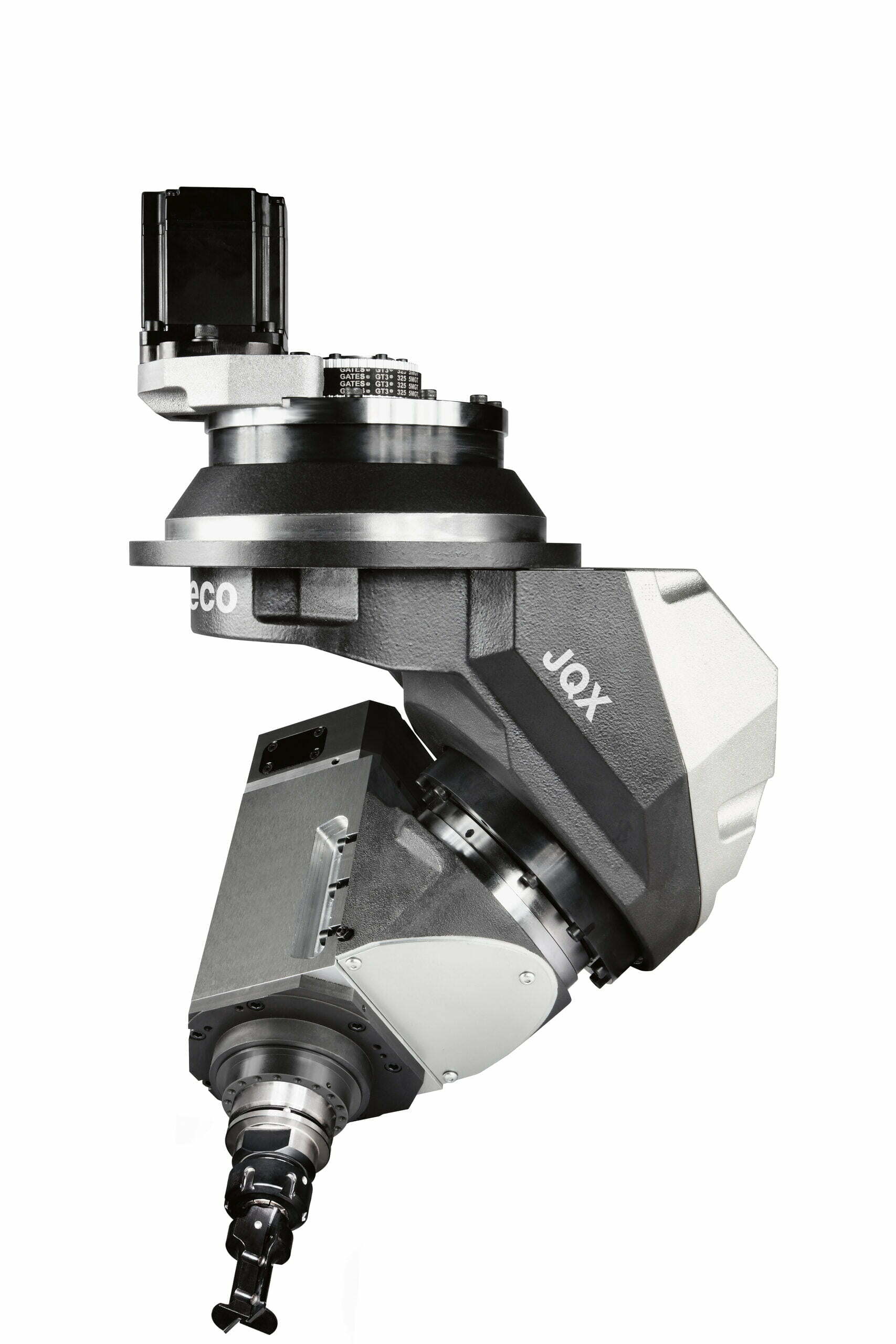

5-axlig

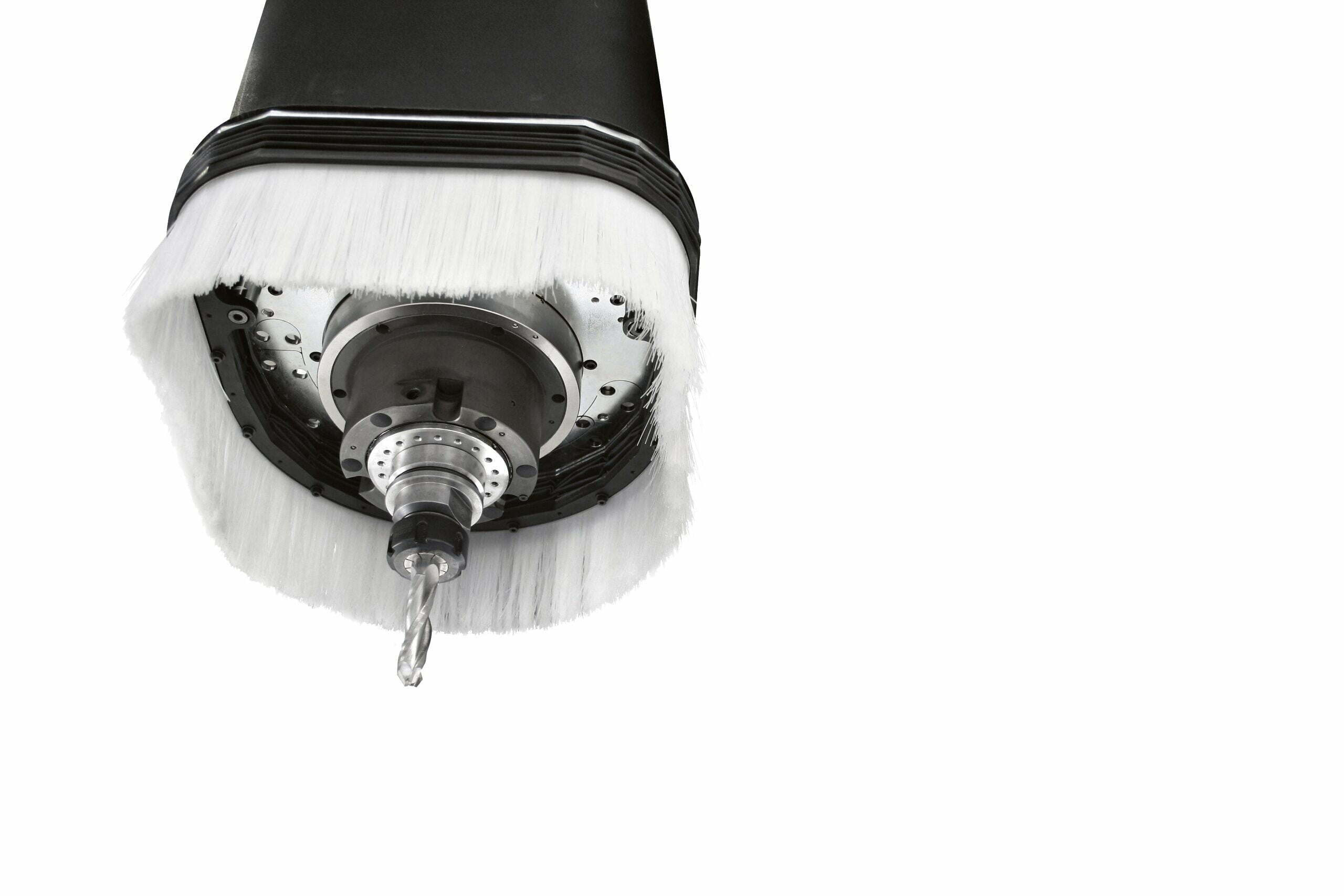

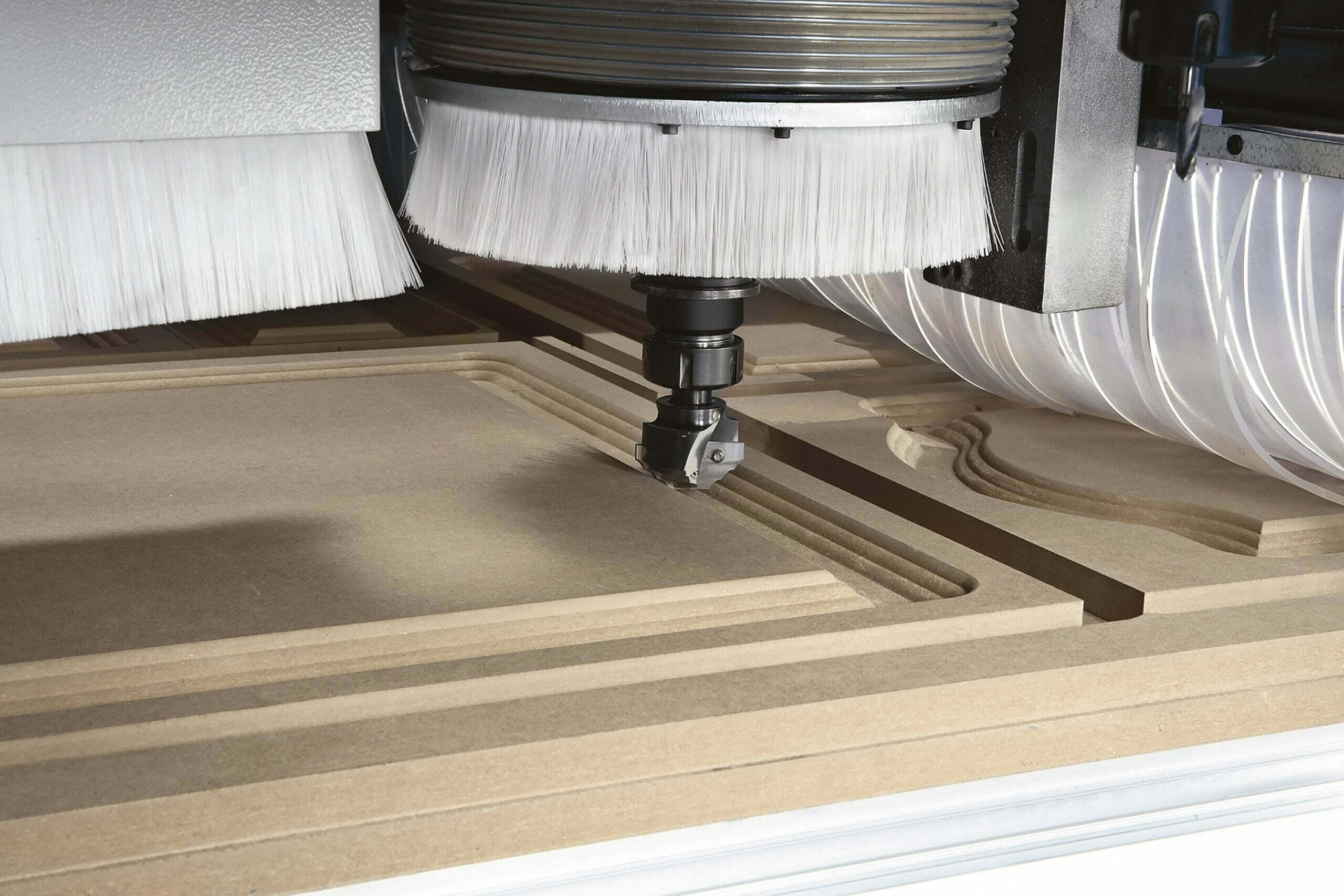

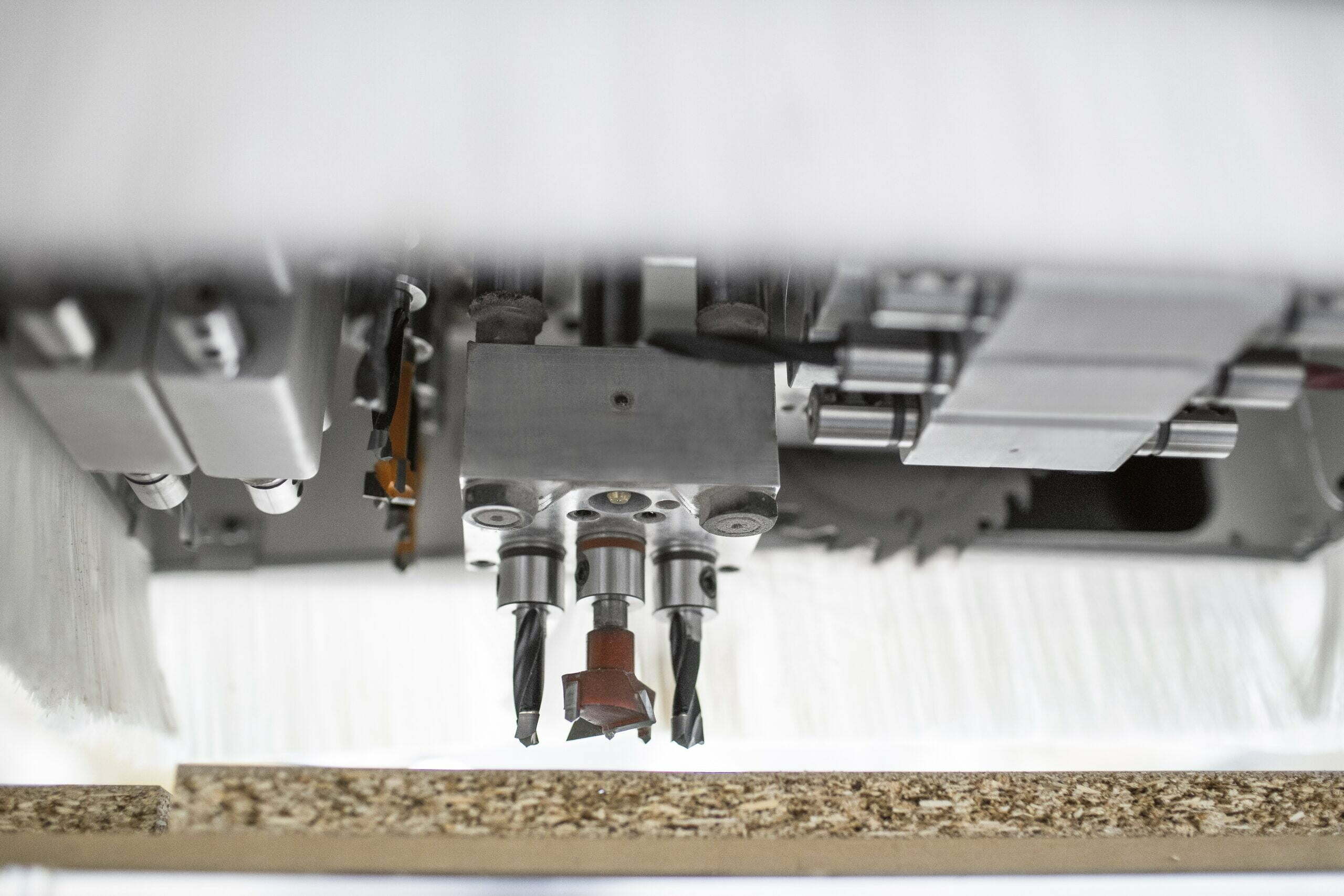

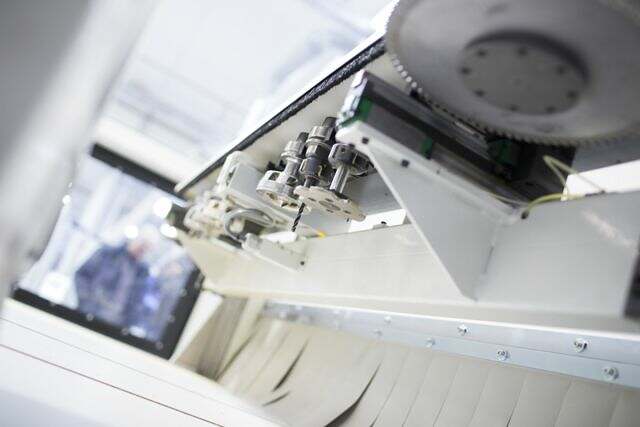

Maskinen kan utrustas för 5-axlig bearbetning med NC-styrd utsugs huv, vakuumbord med 2-30 zoner beroende av vilken av de 6 arbetsbordsstorlekarna ni behöver, borrlåda från 16 till 31 oberoende spindlar med klinga, verktygsrevolver med plats för 16 verktyg, verktygsstativ ”on board” med 12-18 verktygsplatser som följer med vid bearbetning för snabb verktygsväxling, verktygsstativ med 11-19 verktygsplatser placerat på höger kortsida och automatisk inmätning av verktyg.
Video
-
X200 CNC
